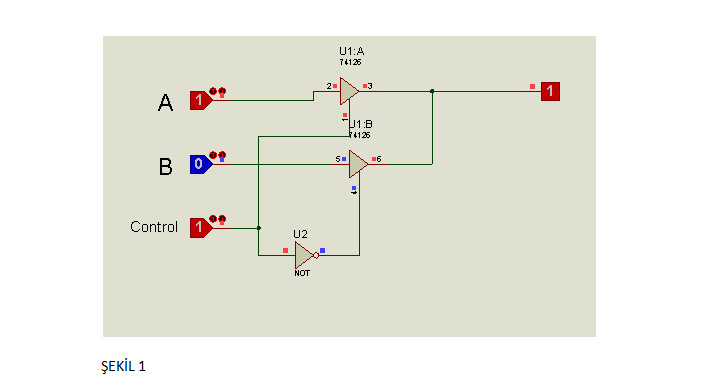

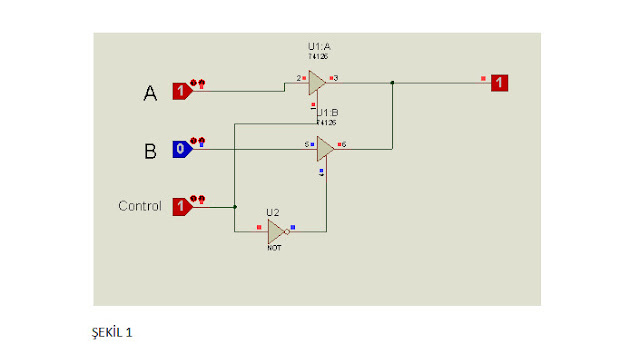

Şekil 1 de gördüğümüz buffur lara control inputu bağlanmıştır.Bağlanan bu input buffer a altdan girmiş ve bu buffer da eğer kontrol inputu 1 olursa buffer çalışmakta yani üzerinden sinyal geçirmekte eğer control input 0 olursa bu durumda buffer çalışmamaktadı.A inputunun bağlandığı buffer ı ele alalım. Eğer con(kontrol input) 0 olursa bu durumda NOT dan dolayı A nın bulunduğu buffera control signali 1 olarak gelecek ve A nın bağlı olduğu buffer çalışacak ancak B nin bağlı olduğu buffur çalışmayacak çünkü B direkt 0 olarak buffur a gideceği için buffur disable olacak yani çalışmayacak bu durumda output yani F A nın değerine eşit olacak. F=A olacak. Başka bir örnek olarak Şekil 2 yi ele alalım.2*4 decoder bağlanmış 4 tane output var 0,1,2,3 şeklinde eğer decoder den gelen output 0 ı seçerse 0 a High signal geldi diyeceğiz yani 1 olacak diğer değerler 1,2,3 outputları 0 olacak bu durumda F direk A ya eşit olacak çünkü decoder den çıkan outputlar control inputları.Mesela 2 High olsun bu durumda diğer outputlar 0 olacak bu durumda F=C olacak.
Umarım yardımcı olmuşumdur sorularınız olursa yorum
kısmından yazabilirsiniz bildiğim kadarıyla açıklamaya çalışmalar.
